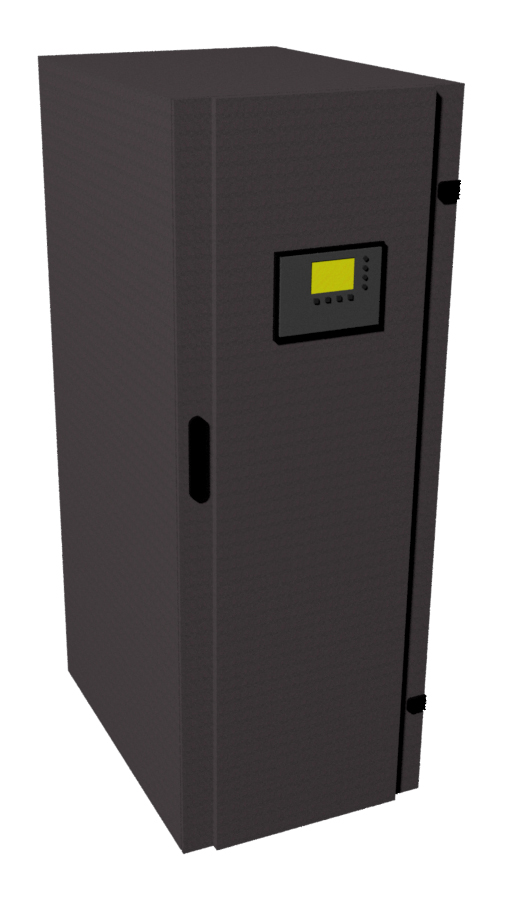

Tủ OffGrid TN50296-SPA50000-A Công xuất tải 50KW - 3 pha

Thương hiệu: Thien Nang

Tình trạng: Còn hàng

Liên hệ
THÔNG SỐ 50 KVA Công suất định mức 48 KW Đánh giá hiện tại 182 A Đầu ra hệ số công suất 0,9 Đánh giá điện áp đầu vào 380Vac ± 20% Đánh giá điện áp đầu ra 380Vac ± 1% Điện áp pin 360Vdc Số lượng pin 12Vdc * 30 cái / 2Vdc * 180 cái Chế độ hoạt động Bổ sung AC và PV PV INPUT Tối đa điện áp (Voc) 750Vdc Điện áp hoạt động tối ưu (Vmp) 450 ~ 550Vdc Tối đa hiệu suất chuyển đổi ≥ 98% Điện áp sạc nổi (25 ℃) 414Vdc ± 1% Cân bằng điện áp phí (25 ℃) 428Vdc ± 1% MPPT Max. hiện hành 360 A Tối đa PV điện 6 * 25 KW Số lượng đầu vào PV 6 + 2 (dự trữ) Mô-đun MPPT 6 + 2...

Vận chuyển

Hỗ trợ vận chuyển tuỳ theo thoả thuận đơn hàng

Thanh toán nhanh

Hỗ trợ thanh toán tiền mặt, thẻ visa tất cả các ngân hàng

Chăm sóc 24/7

Hỗ trợ chăm sóc khách hàng 24/7

Uy tín thương hiệu

Thiên Năng Tecch là thương hiệu được yêu thích và lựa chọn

THÔNG SỐ 50 KVA
Công suất định mức 48 KW
Đánh giá hiện tại 182 A
Đầu ra hệ số công suất 0,9
Đánh giá điện áp đầu vào 380Vac ± 20%
Đánh giá điện áp đầu ra 380Vac ± 1%
Điện áp pin 360Vdc
Số lượng pin 12Vdc * 30 cái / 2Vdc * 180 cái
Chế độ hoạt động Bổ sung AC và PV
PV INPUT
Tối đa điện áp (Voc) 750Vdc
Điện áp hoạt động tối ưu (Vmp) 450 ~ 550Vdc
Tối đa hiệu suất chuyển đổi ≥ 98%
Điện áp sạc nổi (25 ℃) 414Vdc ± 1%
Cân bằng điện áp phí (25 ℃) 428Vdc ± 1%
MPPT Max. hiện hành 360 A
Tối đa PV điện 6 * 25 KW
Số lượng đầu vào PV 6 + 2 (dự trữ)
Mô-đun MPPT 6 + 2 (dự trữ)
AC RECTIFIER
Dải điện áp đầu vào 380 V ± 20% ba pha
Tần số định mức 50 Hz / 60 Hz ± 5 Hz (có thể cài đặt)
Hệ số công suất 0,8
Điện áp sạc nổi (25 ℃) 410 V ± 1%
Cân bằng điện áp phí (25 ℃) 415 V ± 1%
Tối đa hiện tại đang sạc 208 A
INVERTER
Điện áp biến tần 380Vac ba pha + N + PE
Điện áp pha 220/230 / 240Vac (có thể cài đặt)
Điện áp đầu ra độ chính xác ± 1%
Phạm vi điện áp thoáng qua ± 5%
Thời gian hồi phục tạm thời 20 mili giây
Tần số định mức 50 Hz / 60 Hz ± 1 Hz (có thể cài đặt)
Phạm vi theo dõi tần suất 50 Hz / 60 Hz ± 3 Hz
Yếu tố đỉnh 3: 1
Dạng sóng Sinusoidal
Biến dạng dạng sóng ≤ 3% (tải tuyến tính)
Mất cân bằng điện áp ± 3% (tải không cân bằng 100%)
Quá tải ≥ 105% ~ 110% trong 1 h;
≥ 110% ~ 125% cho 10 phút;
≥ 125% ~ 150% trong 1 phút;
≥ 150% tắt trong 10 giây;
≥ 200% tắt ngay lập tức;
Ngắn mạch Giới hạn hiện tại, tắt ngay lập tức cho đến khi người dùng khởi động
Tối đa hiệu quả ≥ 93%
BYPASS
Điện áp định mức 380Vac ba pha + N + PE
Phạm vi điện áp ± 20%
Tần số định mức 50 Hz / 60 Hz ± 5 Hz
Tối đa hiện hành 80 A
QUẢN LÝ PIN
Cài đặt điện áp EOD 1.58Vdc ~ 1.83Vdc (có thể cài đặt), 1.75Vdc (mặc định)
Cài đặt DOD (Depth of Discharge) đáng kinh ngạc 1.85Vdc ~ 2.1Vdc (có thể cài đặt), 1.89Vdc (mặc định)
Sạc cài đặt hiện tại Nhà máy mặc định 0,15 C10; 0,07 ~ 0,3 C10 (có thể cài đặt)
Quản lý pin Tự động chuyển giữa cân bằng phí và phí thả nổi; Tự động bù nhiệt độ của pin
THỜI GIAN CHUYỂN GIAO
Biến tần - Vượt qua 0 giờ
Bypass - Biến tần 0 giờ
TRUYỀN THÔNG
Điều khiển từ xa Khởi động biến tần, tắt máy, giải phóng mặt bằng bất thường, EPO, tự kiểm tra pin
Phương thức giao tiếp RS232, RS485, SNMP (tùy chọn)
Đầu ra tiếp điểm khô Bypass đầu vào bất thường, chỉnh lưu đầu vào bất thường, lỗi hệ thống, hệ thống báo động, pin thấp, quá tải đầu ra, lỗi quạt, máy phát điện ON / OFF
KHÁC
Nhiệt độ hoạt động 0 ℃ ~ 40 ℃
Tối đa độ ẩm tương đối 90% (không ngưng tụ)
Tối đa độ cao 1000 m ở công suất định mức (tính 1% cho mỗi 100 m bổ sung); Tối đa 4000 m
Độ ồn ở 1 m ≤ 65 dB (thay đổi theo tải và nhiệt độ)
Tiêu chuẩn  IP IP 20
Kích thước sản phẩm
(W × D × H) (mm)
660 × 800 × 1700
Kích thước đóng gói (W × D × H) (mm) 640 × 890 × 1750
Trọng lượng (kg) 400

Đặc điểm hệ thống:

  • Độc lập với lưới điện.
  • Dựa trên mô-đun, dễ dàng nâng cấp lên công suất cao hơn.
  • Điện áp pin cấu hình: 48V, 96V hoặc 192V.
  • Bảo vệ tình trạng quá tải, đảo cực.
  • Biến tần hoàn toàn tự động với Bộ theo dõi điểm tối đa (MPPT) để tối ưu hóa năng lượng mặt trời được tạo ra, màn hình giám sát và cảnh báo.
  • Có thể được theo dõi từ xa thông qua SSOCTM.

ƯU ĐIỂM:

Ngắt kết nối với công ty điện lực thành phố của bạn đi kèm với một số lợi ích – chắc chắn nó sẽ đóng một phần trong mong muốn của bạn để lắp đặt một hệ thống quang điện độc lập:

  • Độc lập – Đi với một hệ thống không nối lưới và bạn không còn phải tuân theo các điều khoản và chính sách của công ty điện.
  • Không lo mất điện – Khi mất điện những người khác không có điện, nhà bạn vẫn sẽ có đầy đủ điện. Điều này có thể đặc biệt quan trọng đối với những người có tình trạng sức khỏe cần thiết bị điện tử thường xuyên.
  • Không có hóa đơn tiền điện – Bạn sẽ không  cần phải đóng tiền điện hàng tháng nữa sau khi bạn ra khỏi lưới điện bằng sử dụng năng lượng mặt trời.
  • Hình ảnh công trình được nâng cao, nổi bật định hướng xanh và tính hiện đại của công trình
  • Sử dụng năng lượng sạch góp phần bảo vệ môi trường
  • Luôn làm chủ nguồn điện, không lo tình trạng mất điện lưới

Mô hình nguyên lý hệ thống

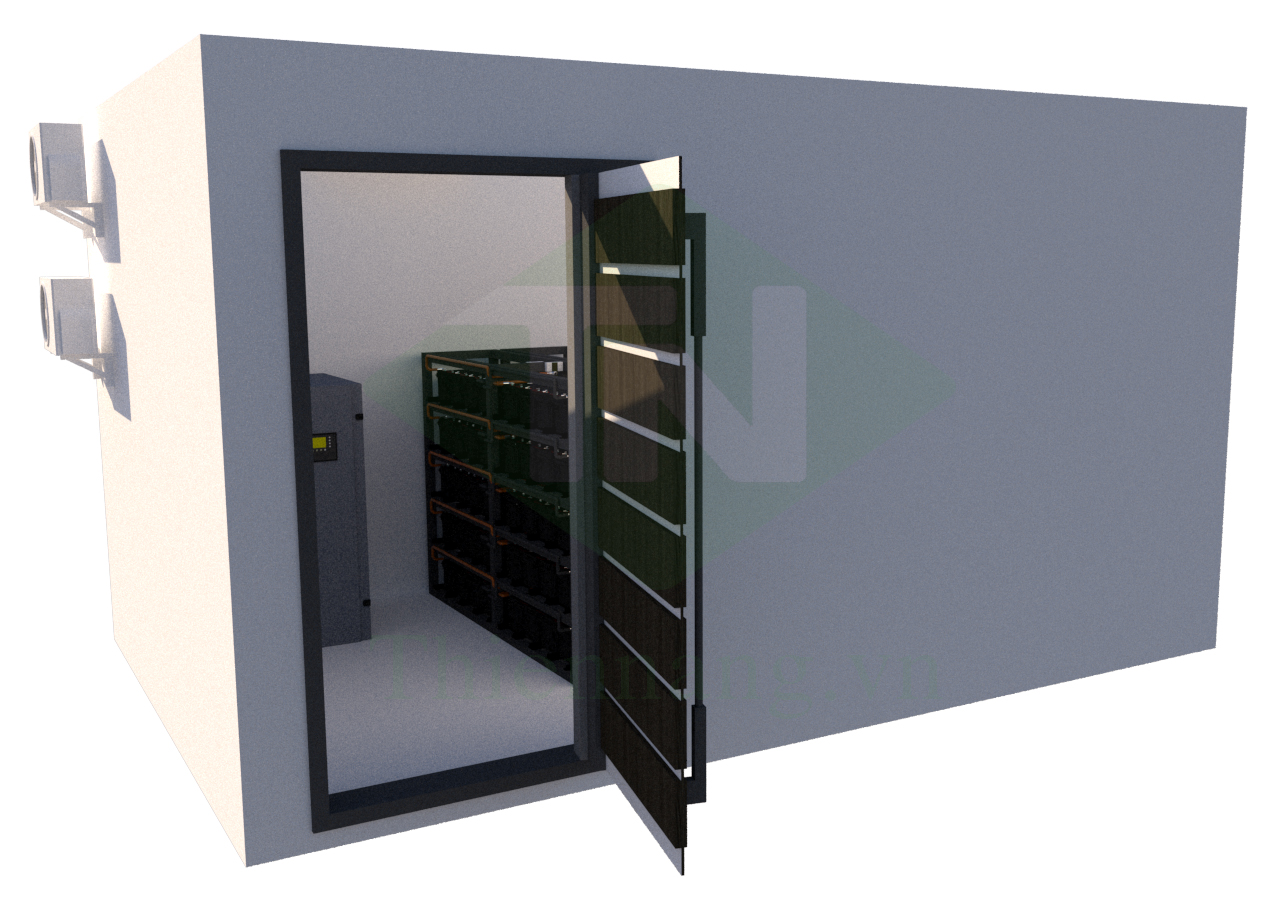

Thiết kế sơ bộ phòng lắp đặt bộ OffGrid




Download datasheet:

Download Tech Guider

Xin vui lòng liên hệ 0848 005 777 để nhận thêm thông tin chính sách thương mại của sản phẩm
