Thương hiệu: Jeongdo
Tình trạng: Còn hàng

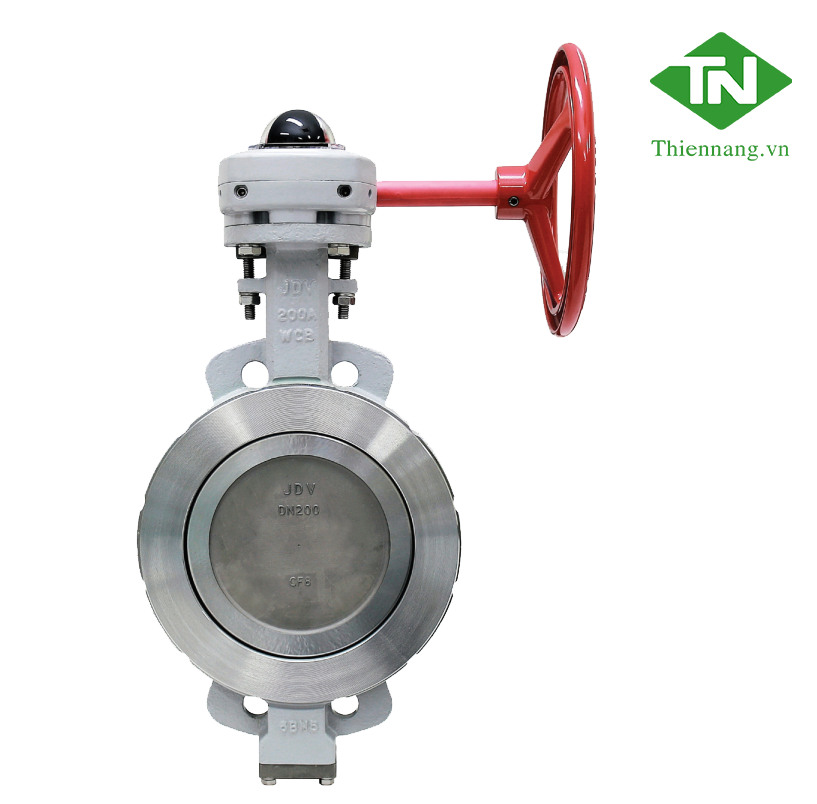

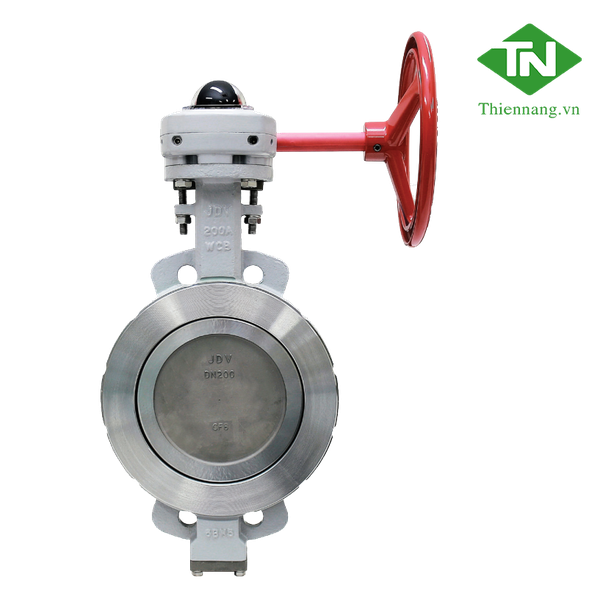

Van bướm hiệu suất cao là van lệch tâm kép. Van được thiết kế để lắp đặt trong đường ống KS / JIS 10K. Nó chủ yếu là được sử dụng trong môi trường đường ống nhiệt độ/ áp xuất cao. Các bộ phận (Thân, Đĩa, Ghế, v.v.) có thể được làm bằng các vật liệu khác nhau
tùy thuộc vào chất lỏng và môi trường sử dụng.
Hỗ trợ vận chuyển tuỳ theo thoả thuận đơn hàng
Hỗ trợ thanh toán tiền mặt, thẻ visa tất cả các ngân hàng
Hỗ trợ chăm sóc khách hàng 24/7
Thiên Năng Tecch là thương hiệu được yêu thích và lựa chọn
● Body Type | Wafer, Lugged, Flanged |
● Size | 32mm ~ 600mm (1 ¼” ~ 24”) |
● Max. Pressure | 10 ㎏f/㎠ |
● Temperature Range | -20℃ ~ 200℃ (-4℉ ~ 392℉), ~300℃ (~572℉, Special Order) |
● Flange Connection | KS/JIS 10K |

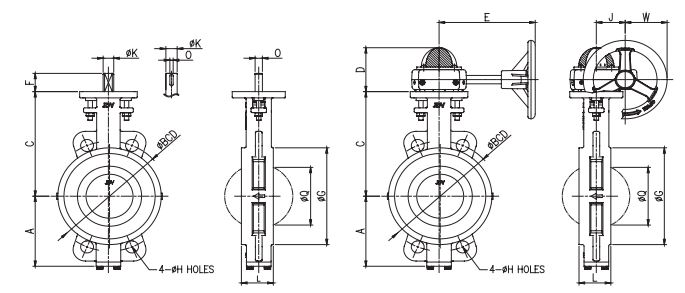

Kích thước (32mm ~ 300mm)
Valve Size | L | H | BCD | G | A | C | D | E | J | W | K | O | F | Q | Top Mounting Dimension | |||
mm | Inch | ØBCD | Holes | ISO 5211 | ||||||||||||||
32 | 1¼ | 43 | 19 | 100 | 82 | 70 | 140 | 84 | 172 | 51.6 | 75 | 12 | 8 | 32 | 32 | 70 | 4-9 | F07 |
40 | 1½ | 43 | 19 | 105 | 82 | 70 | 140 | 84 | 172 | 51.6 | 75 | 12 | 8 | 32 | 34 | 70 | 4-9 | F07 |
50 | 2 | 43 | 19 | 120 | 96 | 86 | 150 | 84 | 172 | 51.6 | 75 | 12 | 8 | 32 | 36 | 70 | 4-9 | F07 |
65 | 2½ | 46 | 19 | 140 | 116 | 93 | 150 | 84 | 172 | 51.6 | 75 | 12 | 8 | 32 | 59 | 70 | 4-9 | F07 |
80 | 3 | 48 | 19 | 150 | 133 | 105 | 160 | 84 | 172 | 51.6 | 75 | 16 | 11 | 32 | 70 | 70 | 4-9 | F07 |
100 | 4 | 54 | 19 | 175 | 155 | 115 | 180 | 84 | 172 | 51.6 | 75 | 19 | 13 | 32 | 91 | 70 | 4-9 | F07 |
125 | 5 | 57 | 23 | 210 | 185 | 134 | 200 | 84 | 172 | 51.6 | 75 | 19 | 13 | 32 | 110 | 70 | 4-9 | F07 |
150 | 6 | 57 | 23 | 240 | 214 | 153 | 220 | 84 | 172 | 51.6 | 75 | 19 | 13 | 32 | 139 | 70 | 4-9 | F07 |
200 | 8 | 62 | 23 | 290 | 270 | 197 | 260 | 98 | 236 | 59.7 | 125 | 28 | 8x7 | 55 | 187 | 102 | 4-12 | F10 |
250 | 10 | 69 | 25 | 355 | 330 | 233 | 300 | 98 | 236 | 59.7 | 125 | 28 | 8x7 | 55 | 235 | 102 | 4-12 | F10 |
300 | 12 | 79 | 25 | 400 | 381 | 254 | 350 | 154 | 276 | 79 | 200 | 35 | 10x8 | 55 | 277 | 140 | 4-18 | F14 |
Kích thước có thể thay đổi mà không cần báo trước. / Kích thước mặt đối mặt (L) phù hợp với API 609 Loại B Class 150
Operators | Size |
Gear Box(General, Lock, Chain) | 32mm ~ 600mm |
Gear Box with Limit Switch(Embedded) | 32mm ~ 150mm |
Gear Box with Limit Switch(Separated) | 32mm ~ 600mm |
Electric Actuator | 32mm ~ 600mm |
Pneumatic Actuator | 32mm ~ 600mm |
※ Please contact us for specifications not listed above
