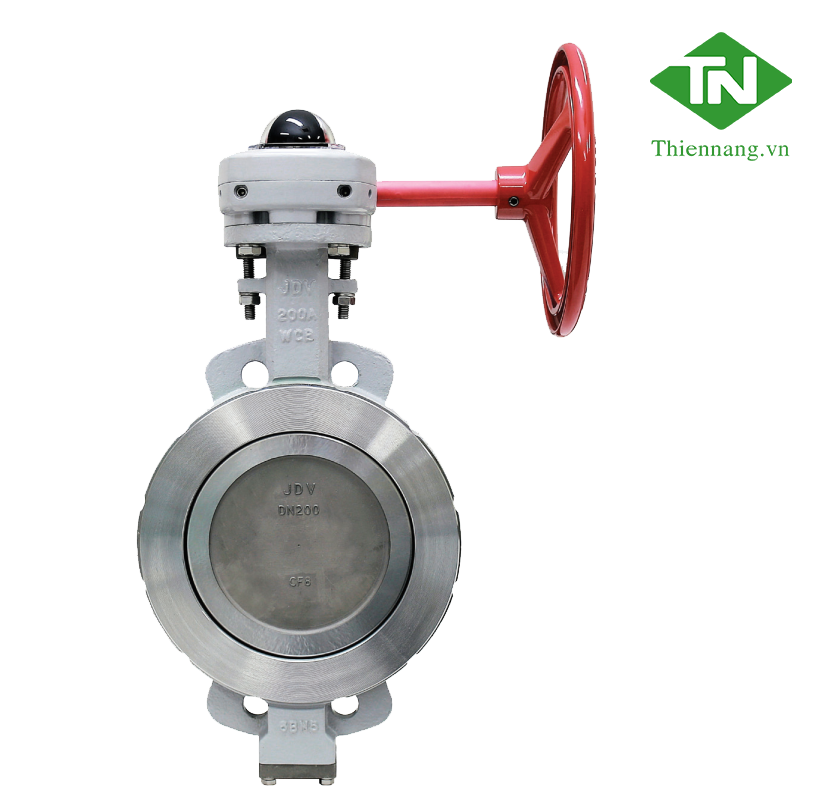

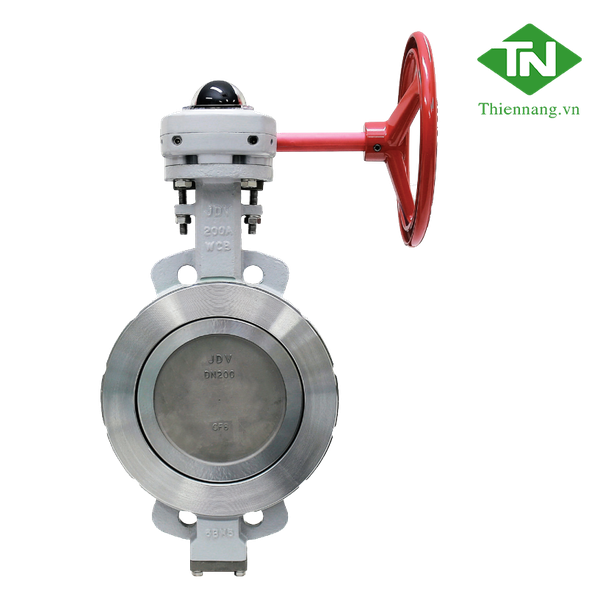

Jeongdo High Performance Butterfly Valve ASME 150 32-300mm

Thương hiệu: Jeongdo

Tình trạng: Còn hàng

Liên hệ
● Body Type Wafer, Lugged, Flanged ● Size 32mm ~ 300mm (1 ¼” ~ 24”) ● Max. Pressure 10 ㎏f/㎠ ● Temperature Range -20℃ ~ 200℃ (-4℉ ~ 392℉), ~300℃ (~572℉, Special Order) ● Flange Connection KS/JIS 10K Kích thước (32mm ~ 300mm) Valve Size L H BCD G A C D E J W K O F Q Top Mounting Dimension mm Inch ØBCD Holes ISO 5211 32 1¼ 43 19 100 82 70 140 84 172 51.6 75 12 8 32 32 70 4-9 F07 40 1½ 43 19 105 82 70 140 84 172 51.6 75 12 8 32 34 70 4-9 F07 50 2 43 19 120 96 86 150 84 172 51.6 75 12 8 32 36 70 4-9 F07 65 2½ 46 19 140 116 93 150 84 172 51.6 75 12 8 32 59 70 4-9 F07 80 3 48 19 150 133 105 160 84 172 51.6 75 16 11 32 70 70 4-9 F07 100 4 54 19 175 155 115 180 84 172 51.6 75 19 13 32 91 70 4-9 F07 125 5 57 23 210 185 134 200 84 172 51.6 75 19 13 32 110 70 4-9 F07 150 6 57 23 240 214 153 220 84 172 51.6 75 19 13 32 139 70 4-9 F07 200 8 62 23 290 270 197 260 98 236 59.7 125 28 8x7 55 187 102 4-12 F10 250 10 69 25 355 330 233 300 98 236 59.7 125 28 8x7 55 235 102 4-12 F10 300 12 79 25 400 381 254 350 154 276 79 200 35 10x8 55 277 140 4-18 F14 Kích thước có thể thay đổi mà không cần báo trước. / Kích thước mặt đối mặt (L) phù hợp với API 609 Loại B Class 150  Operators Size Gear Box(General, Lock, Chain) 32mm ~ 600mm Gear Box with Limit Switch(Embedded) 32mm ~ 150mm Gear Box...

Vận chuyển

Hỗ trợ vận chuyển tuỳ theo thoả thuận đơn hàng

Thanh toán nhanh

Hỗ trợ thanh toán tiền mặt, thẻ visa tất cả các ngân hàng

Chăm sóc 24/7

Hỗ trợ chăm sóc khách hàng 24/7

Uy tín thương hiệu

Thiên Năng Tecch là thương hiệu được yêu thích và lựa chọn

● Body Type Wafer, Lugged, Flanged
● Size 32mm ~ 300mm (1 ¼” ~ 24”)
● Max. Pressure 10 ㎏f/㎠
● Temperature Range -20℃ ~ 200℃ (-4℉ ~ 392℉),
~300℃ (~572℉, Special Order)
● Flange Connection KS/JIS 10K

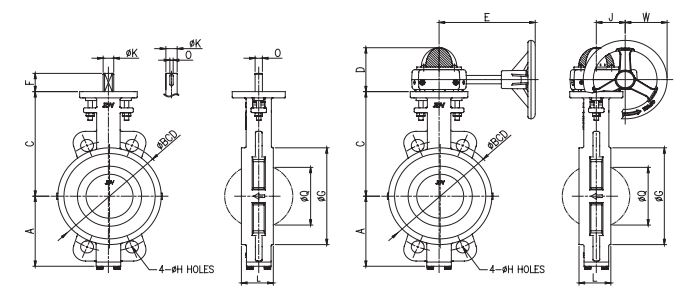

Kích thước (32mm ~ 300mm)

Valve Size L H BCD G A C D E J W K O F Q Top Mounting Dimension
mm Inch ØBCD Holes ISO 5211
32 43 19 100 82 70 140 84 172 51.6 75 12 8 32 32 70 4-9 F07
40 43 19 105 82 70 140 84 172 51.6 75 12 8 32 34 70 4-9 F07
50 2 43 19 120 96 86 150 84 172 51.6 75 12 8 32 36 70 4-9 F07
65 46 19 140 116 93 150 84 172 51.6 75 12 8 32 59 70 4-9 F07
80 3 48 19 150 133 105 160 84 172 51.6 75 16 11 32 70 70 4-9 F07
100 4 54 19 175 155 115 180 84 172 51.6 75 19 13 32 91 70 4-9 F07
125 5 57 23 210 185 134 200 84 172 51.6 75 19 13 32 110 70 4-9 F07
150 6 57 23 240 214 153 220 84 172 51.6 75 19 13 32 139 70 4-9 F07
200 8 62 23 290 270 197 260 98 236 59.7 125 28 8x7 55 187 102 4-12 F10
250 10 69 25 355 330 233 300 98 236 59.7 125 28 8x7 55 235 102 4-12 F10
300 12 79 25 400 381 254 350 154 276 79 200 35 10x8 55 277 140 4-18 F14

Kích thước có thể thay đổi mà không cần báo trước. / Kích thước mặt đối mặt (L) phù hợp với API 609 Loại B Class 150

Operators Size
Gear Box(General, Lock, Chain) 32mm ~ 600mm
Gear Box with Limit Switch(Embedded) 32mm ~ 150mm
Gear Box with Limit Switch(Separated) 32mm ~ 600mm
Electric Actuator 32mm ~ 600mm
Pneumatic Actuator 32mm ~ 600mm

※ Please contact us for specifications not listed above
