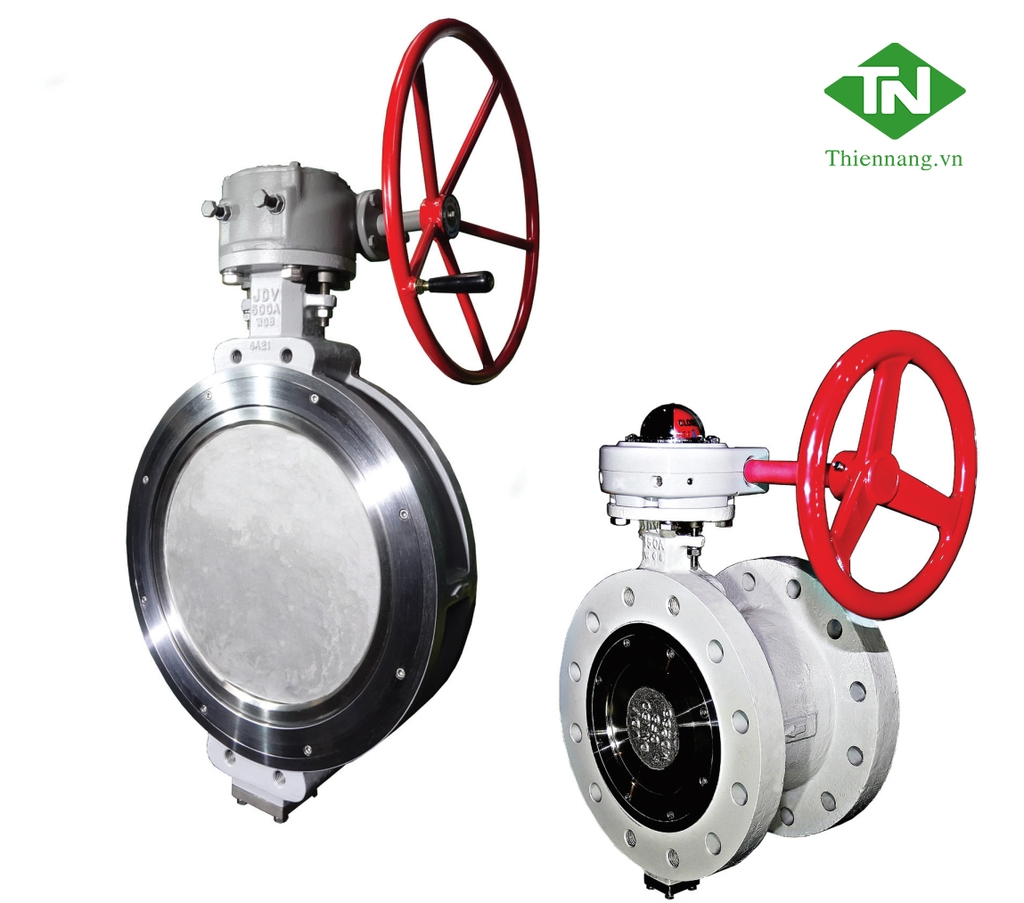

Jeongdo High Performance Butterfly Valve ASME 300 32-300mm

Thương hiệu: Jeongdo

Tình trạng: Còn hàng

Liên hệ

● Body Type Wafer, Lugged, Flanged ● Size 32mm ~ 600mm (1 ¼” ~ 24”) ● Max. Pressure 10 ㎏f/㎠ ● Temperature Range -20℃ ~ 200℃ (-4℉ ~ 392℉), ~300℃ (~572℉, Special Order) ● Flange Connection KS/JIS 10K Kích thước (32mm ~ 300mm) Valve Size L H BCD G A C D E J W K O F Q Top Mounting Dimension mm Inch ØBCD Holes ISO 5211 32 1¼ 43 19 100 82 70 140 84 172 51.6 75 12 8 32 32 70 4-9 F07 40 1½ 43 19 105 82 70 140 84 172 51.6 75 12 8 32 34 70 4-9 F07 50 2 43 19 120 96 86 150 84 172 51.6 75 12 8 32 36 70 4-9 F07 65 2½ 46 19 140 116 93 150 84 172 51.6 75 12 8 32 59 70 4-9 F07 80 3 48 19 150 133 105 160 84 172 51.6 75 16 11 32 70 70 4-9 F07 100 4 54 19 175 155 115 180 84 172 51.6 75 19 13 32 91 70 4-9 F07 125 5 57 23 210 185 134 200 84 172 51.6 75 19 13 32 110 70 4-9 F07 150 6 57 23 240 214 153 220 84 172 51.6 75 19 13 32 139 70 4-9 F07 200 8 62 23 290 270 197 260 98 236 59.7 125 28 8x7 55 187 102 4-12 F10 250 10 69 25 355 330 233 300 98 236 59.7 125 28 8x7 55 235 102 4-12 F10 300 12 79 25 400 381 254 350 154 276 79 200 35 10x8 55 277 140 4-18 F14 Kích thước có thể thay đổi mà không cần báo trước. / Kích thước mặt đối mặt (L) phù hợp với API 609 Loại B Class 150 Operators Size Gear Box(General, Lock, Chain) 32mm ~ 600mm Gear Box with Limit Switch(Embedded) 32mm ~ 150mm Gear Box...

Vận chuyển

Hỗ trợ vận chuyển tuỳ theo thoả thuận đơn hàng

Thanh toán nhanh

Hỗ trợ thanh toán tiền mặt, thẻ visa tất cả các ngân hàng

Chăm sóc 24/7

Hỗ trợ chăm sóc khách hàng 24/7

Uy tín thương hiệu

Thiên Năng Tecch là thương hiệu được yêu thích và lựa chọn

Thông số kỹ thuật
Chính sách
Đánh giá sản phẩm

● Body Type	Wafer, Lugged, Flanged
● Size	32mm ~ 600mm (1 ¼” ~ 24”)
● Max. Pressure	10 ㎏f/㎠
● Temperature Range	-20℃ ~ 200℃ (-4℉ ~ 392℉), ~300℃ (~572℉, Special Order)
● Flange Connection	KS/JIS 10K

Kích thước (32mm ~ 300mm)

Valve Size		L	H	BCD	G	A	C	D	E	J	W	K	O	F	Q	Top Mounting Dimension
mm	Inch	L	H	BCD	G	A	C	D	E	J	W	K	O	F	Q	ØBCD	Holes	ISO 5211
32	1¼	43	19	100	82	70	140	84	172	51.6	75	12	8	32	32	70	4-9	F07
40	1½	43	19	105	82	70	140	84	172	51.6	75	12	8	32	34	70	4-9	F07
50	2	43	19	120	96	86	150	84	172	51.6	75	12	8	32	36	70	4-9	F07
65	2½	46	19	140	116	93	150	84	172	51.6	75	12	8	32	59	70	4-9	F07
80	3	48	19	150	133	105	160	84	172	51.6	75	16	11	32	70	70	4-9	F07
100	4	54	19	175	155	115	180	84	172	51.6	75	19	13	32	91	70	4-9	F07
125	5	57	23	210	185	134	200	84	172	51.6	75	19	13	32	110	70	4-9	F07
150	6	57	23	240	214	153	220	84	172	51.6	75	19	13	32	139	70	4-9	F07
200	8	62	23	290	270	197	260	98	236	59.7	125	28	8x7	55	187	102	4-12	F10
250	10	69	25	355	330	233	300	98	236	59.7	125	28	8x7	55	235	102	4-12	F10
300	12	79	25	400	381	254	350	154	276	79	200	35	10x8	55	277	140	4-18	F14

Kích thước có thể thay đổi mà không cần báo trước. / Kích thước mặt đối mặt (L) phù hợp với API 609 Loại B Class 150

Operators	Size
Gear Box(General, Lock, Chain)	32mm ~ 600mm
Gear Box with Limit Switch(Embedded)	32mm ~ 150mm
Gear Box with Limit Switch(Separated)	32mm ~ 600mm
Electric Actuator	32mm ~ 600mm
Pneumatic Actuator	32mm ~ 600mm
